炭素回轉窯

時間：2018-01-29 16:52:11 來源：炭素回轉窯瀏覽次數：767

性能參數:Φ2.5×40-Φ4.8×68
生產能力:180-10000t/d
應用領域:要用于建材
、冶金
、化工、耐火材料
、環保等許多生產行業中。
適用物料:碳素
、焦炭
、高嶺土
、礦渣
、鉛鉬礦
、金礦石等
。
微信:390278864
銷售熱線:0371-67846980

炭素回轉窯介紹

此視頻為河南宏科重工3x60m,日產200噸石灰生產線案例現場

，由于視頻涉及公司機密

，需要獲得更多視頻資料請聯系我們在線客服，或者撥打業務電話：0371-67846980.

炭素材料是冶金

、化工、建材等領域中最常采用的原材料

，對炭素進行加工過程中采用的主要設備為炭素回轉窯

，相比普通的回轉窯

，炭素回轉窯的針對性更強

、煅燒效果更好

、產能更大

、投資也更少，因此頗受工業領域的歡迎

。

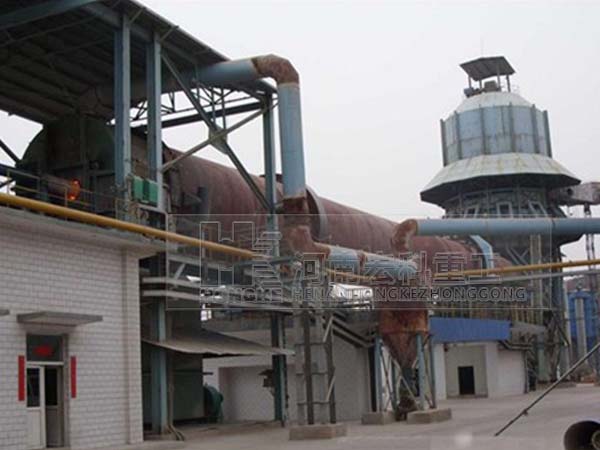

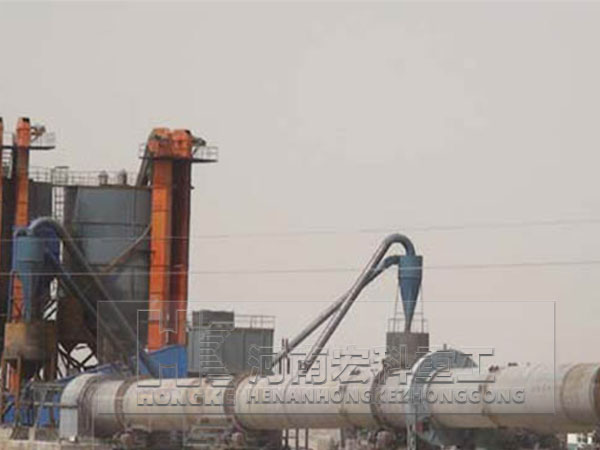

炭素回轉窯圖片

碳素回轉窯結構組成


炭素回轉窯包括煅燒窯（大窯）和冷卻窯（小窯）。大窯由窯頭

、筒體和窯尾三部分組成，窯體的大小根據生產需要而定

，較小的回轉窯內徑只有1m左右

，長20m左右

，較大的回轉窯內徑可達2.5m~3.5m

，長60m~70m

。為了使物料能在窯內移動

，窯體窯傾斜安裝

，其傾斜度一般為窯體總長度的2.5%~5%

。碳素回轉窯的主要結構包括了窯頭

、窯尾密封裝置

、托輪裝置、擋輪裝置

、支撐裝置、回轉筒體

、噴煤管裝置等

，結構設計比較簡單新穎，操作及保養工作都相對比較容易

。

碳素回轉窯性能特點

1、碳素回轉窯配置了先進的液壓擋輪裝置及高精度的調速閥裝置

，運行更加高效，煅燒效率提高了30%以上

。

、碳素回轉窯窯頭采用殼罩式密封裝置，窯尾采用接觸式密封裝置

，密封更加牢靠，粉塵不易分散

，不會對環境造成粉塵及噪音污染

，更加的低碳環保。

、碳素回轉窯以煤代替昂貴的焦炭作為炭素回轉窯熔煉的主要能源，能源消耗量更低

，總投入資金減少了5-8萬元

。

、碳素回轉窯窯體等部件進行了耐磨性的處理

，并采用超耐磨的材料制造

，硬度更大

，韌性及堅固性更強

，使用壽命延長了5年以上。

、碳素回轉窯采用的煅燒工藝更加先進，得到的炭素成品材料品質更優

，更符合工業領域的理想用料要求。

炭素回轉窯技術參數

產品規格	窯體尺寸					電機功率	總重量	備注
產品規格	直徑	長度	斜度（%）	產量（t/d）	轉速（r/min）	電機功率	總重量	備注
Φ2.5×40	2.5	40	3.5	180	0.44-2.44	55	149.61
Φ2.5×50	2.5	50	3	200	0.62-1.86	55	187.37
Φ2.5×54	2.5	54	3.5	280	0.48-1.45	55	196.29	窯外分解窯
Φ2.7×42	2.7	42	3.5	320	0.10-1.52	55	198.5	----
Φ2.8×44	2.8	44	3.5	450	0.437-2.18	55	201.58	窯外分解窯
Φ3.0×45	3.0	45	3.5	500	0.5-2.47	75	201.94	----
Φ3.0×48	3	48	3.5	700	0.6-3.48	100	237	窯外分解窯
Φ3.0×60	3.0	60	4	800	0.3-2	100	310	----
Φ3.2×50	3.5	50	4	1000	0.6-3	125	278	窯外分解窯
Φ3.3×52	3.3	52	3.5	1300	0.266-2.66	125	283	預熱分解窯
Φ3.5×54	3.5	54	3.5	1500	0.55-3.4	220	363	預熱分解窯
Φ3.6×70	3.6	70	3.5	1800	0.25-1.25	125	419	余熱發電窯
Φ4.0×56	4.0	56	4	2300	0.41-4.07	315	456	預熱分解窯
Φ4.0×60	4	60	3.5	2500	0.396-3.96	315	510	預熱分解窯
Φ4.2×60	4.2	60	4	2750	0.41-4.07	375	633	預熱分解窯
Φ4.3×60	4.3	60	3.5	3200	0.396-3.96	375	583	預熱分解窯
Φ4.5×66	4.5	66	3.5	4000	0.41-4.1	560	710.4	預熱分解窯
Φ4.7×74	4.7	74	4	4500	0.35-4	630	849	預熱分解窯
Φ4.8×74	4.8	74	4	5000	0.396-3.96	630	899	預熱分解窯
Φ5.0×74	5	74	4	6000	0.35-4	710	944	預熱分解窯
Φ5.6×87	5.6	87	4	8000	Max4.23	800	1265	預熱分解窯
Φ6.0×95	6	95	4	10000	Max5	950×2	1659	預熱分解窯
