工業回轉窯

時間：2018-01-30 08:37:17 來源：工業回轉窯瀏覽次數：691

性能參數:Φ2.5×40-Φ4.8×68
生產能力:180-10000t/d
應用領域:在冶金
、化工
、建材等領域應用十分廣泛。
適用物料:石灰石
、碳酸鈣、鐵礦石
、金屬氧化物等
微信:390278864
銷售熱線:0371-67846980

工業回轉窯介紹

工業回轉窯主要用于煅燒水泥熟料

，分干法生產水泥窯和濕法生產水泥窯兩大類。冶金化工窯則主要用于冶金行業鋼鐵廠貧鐵礦磁化焙燒工業回轉窯主要用于煅燒水泥熟料

，分干法生產水泥窯和濕法生產水泥窯兩大類。冶金化工窯則主要用于冶金行業鋼鐵廠貧鐵礦磁化焙燒

。

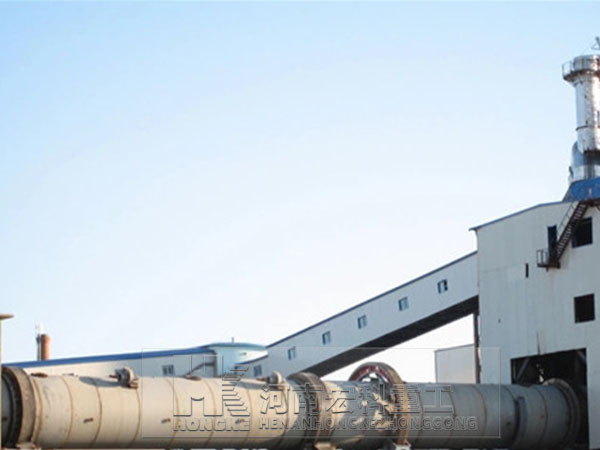

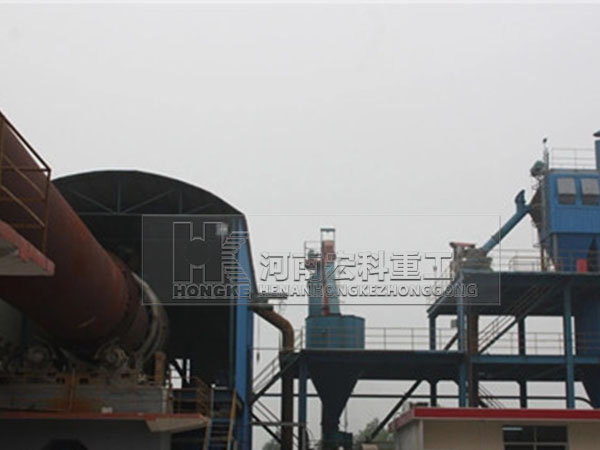

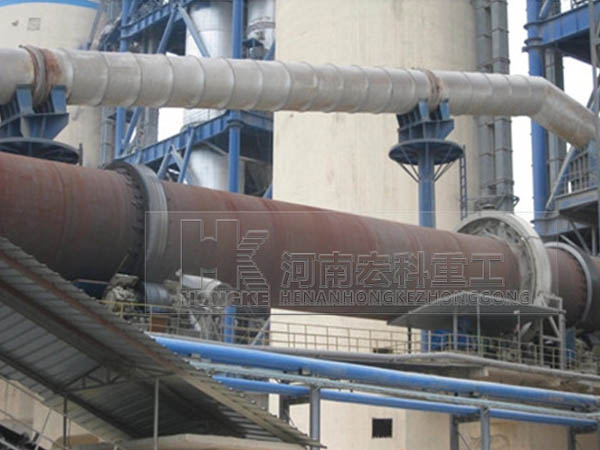

工業回轉窯圖片

工業回轉窯工作原理


合格的石灰石存放在料倉內

，經提升機提升并運入預熱器頂部料倉

。預熱器頂部料倉

，由上下2個料位計控制加料量

，然后通過下料管將石灰石均勻分布到預熱器各各室內

。石灰石在預熱器被1150°C窯煙氣加熱到900°C左右，約有30%分解

，經液壓推桿推入回轉窯內

，石灰石在回轉窯內經燒結分解為CaO和CO2。分解后生成的石灰石進入冷卻器，在冷卻器內被鼓入的冷空氣冷卻到100°C一下排出

。經熱交換的600°C熱空氣進入窯和煤氣混合燃燒

。廢氣在兌入冷風經引風機進入袋式除塵器，再經排風機進入煙囪

。

工業回轉窯性能特點

、批次處理量大：考慮到工業用量較大

，工業煅燒窯的窯體比同類型的煅燒窯要稍大一點

，使得批次處理量更大

，節約了工時

。

2、成本節約：由于工業回轉窯的處理量比較大

，相對應就需要更多的熱量供應去支撐整個的煅燒，因而選用純度更高的高熱量易燃材料

，既是為煅燒提供方便

，也是避免燃料浪費

，節約能耗成本。

、結構設計科學：為了使工業回轉窯的熱量更加集中

，并且保證不會因為熱量過大導致意外問題的發生

，工業煅燒窯的結構是根據實時參數進行精細調節的，結構設計更加合理

產品規格	窯體尺寸					電機功率	總重量	備注
產品規格	直徑	長度	斜度（%）	產量（t/d）	轉速（r/min）	電機功率	總重量	備注
Φ2.5×40	2.5	40	3.5	180	0.44-2.44	55	149.61
Φ2.5×50	2.5	50	3	200	0.62-1.86	55	187.37
Φ2.5×54	2.5	54	3.5	280	0.48-1.45	55	196.29	窯外分解窯
Φ2.7×42	2.7	42	3.5	320	0.10-1.52	55	198.5	----
Φ2.8×44	2.8	44	3.5	450	0.437-2.18	55	201.58	窯外分解窯
Φ3.0×45	3.0	45	3.5	500	0.5-2.47	75	201.94	----
Φ3.0×48	3	48	3.5	700	0.6-3.48	100	237	窯外分解窯
Φ3.0×60	3.0	60	4	800	0.3-2	100	310	----
Φ3.2×50	3.5	50	4	1000	0.6-3	125	278	窯外分解窯
Φ3.3×52	3.3	52	3.5	1300	0.266-2.66	125	283	預熱分解窯
Φ3.5×54	3.5	54	3.5	1500	0.55-3.4	220	363	預熱分解窯
Φ3.6×70	3.6	70	3.5	1800	0.25-1.25	125	419	余熱發電窯
Φ4.0×56	4.0	56	4	2300	0.41-4.07	315	456	預熱分解窯
Φ4.0×60	4	60	3.5	2500	0.396-3.96	315	510	預熱分解窯
Φ4.2×60	4.2	60	4	2750	0.41-4.07	375	633	預熱分解窯
Φ4.3×60	4.3	60	3.5	3200	0.396-3.96	375	583	預熱分解窯
Φ4.5×66	4.5	66	3.5	4000	0.41-4.1	560	710.4	預熱分解窯
Φ4.7×74	4.7	74	4	4500	0.35-4	630	849	預熱分解窯
Φ4.8×74	4.8	74	4	5000	0.396-3.96	630	899	預熱分解窯
Φ5.0×74	5	74	4	6000	0.35-4	710	944	預熱分解窯
Φ5.6×87	5.6	87	4	8000	Max4.23	800	1265	預熱分解窯
Φ6.0×95	6	95	4	10000	Max5	950×2	1659	預熱分解窯

工業回轉窯

工業回轉窯
